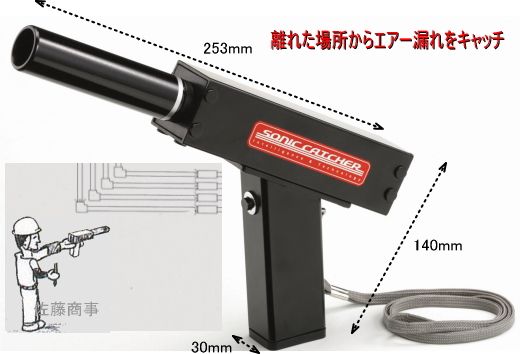

Sonic Catcher空氣壓力檢漏儀ITC-00A

聲波捕捉器氣壓泄漏檢測儀可以使用超聲波輕松可靠地檢測出廠時產生的氣壓泄漏

從遠程位置捕獲空氣泄漏，以檢查管道設備和節能措施。

一種探測器，任何人都可以從人耳無法聽到空氣壓力泄漏的遠程位置輕松操作和識別

無論工業如何，都可以使用使用壓縮機空氣的工廠。

這是一個交付給主要工廠的模型。

通過消除來自工廠管道的氣壓泄漏并降低壓縮機的壓力降低與端部壓力下的空氣壓力之間的壓差，可以通過減小壓力降低來降低功耗。

聲波捕捉器空氣壓力泄漏檢測器捕獲遠程位置的空氣泄漏，以檢查管道設備和節能措施。

• Sonic Catcher氣動檢漏儀ITC-00A產品目錄

通過消除來自工廠管道的氣壓泄漏并降低壓縮機的壓力降低與端部壓力下的空氣壓力之間的壓差，可以通過減小壓力降低來降低功耗。

Sonic Catcher空氣壓力檢漏儀ITC-00A的特點

檢測距離：7至8米

非接觸式檢測可以檢測7至8米外的氣壓泄漏。

檢測聽不到的泄漏

也可以在可聽區域以外的區域（人類無法聽到的泄漏聲音區域）中進行檢測。

在高處和狹窄的地方供電

因?yàn)樗欠墙佑|式的，所以它最適用于高處的泄漏檢測，例如天花板管道和狹窄的地方。

易于識別泄漏位置

通過使用激光指示器（選件）連接傳感器噴嘴，您可以輕松識別泄漏位置。

易于理解的LED燈顯示10級氣壓泄漏

泄漏檢測LED燈的規模是為了顯示反應的強度。它不代表泄漏量。

在相同條件下，泄漏量越大，泄漏檢測LED點亮的越多。

此外，許多泄漏檢測LED燈在接近泄漏點時將點亮。

將泄漏液位顯示屏移到后面

通過將壓力泄漏水平顯示從頂部向后移動來提高工作效率。
輕巧，緊湊的設計，價格低廉

如何使用聲波捕捉器氣壓泄漏檢測儀ITC-00A

在按下主機上的按鈕的同時，尋找設備和管道。

如果有泄漏檢測LED指示燈亮起的地方，請向上和向下左右移動聲波捕捉器的方向，以更強烈地檢查反應出來的方向。

我將接近這個方向并尋求更強烈的反應。

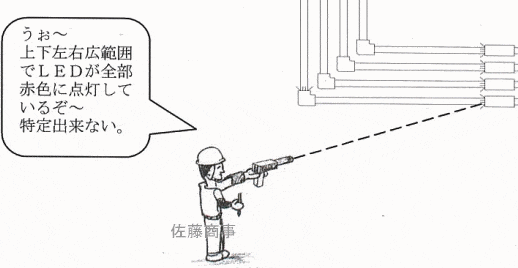

如果由于泄漏很大并且泄漏檢測LED指示燈全部亮起而難以識別泄漏位置，并且如果要分別在近處逐個檢測到多個泄漏，請檢查大致位置然后將其連接。將“短管塞”連接到噴嘴尖端，并盡可能靠近檢測。

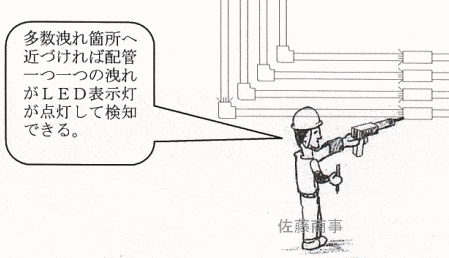

集中管道多種泄漏檢測方法

在集中管道位置發生多次泄漏的情況下，可通過以下方法識別一次泄漏。

1）安裝標準噴嘴（或帶有單獨出售的激光指示器的噴嘴）。

2）將噴嘴尖端的短管塞連接到毛氈部分。

3）關閉插頭的尖端，直到泄漏檢測LED燈的點亮次數最多

聲波捕集器空氣壓力檢漏儀ITC-00A的原理

當空氣從氣動管道等泄漏時，由泄漏點產生的超聲波被傳感器捕獲。

從漏氣點產生各種各樣的雜音，但它包含40 kHz附近的超聲波（聽不見的頻段）。

聲波捕捉器響應40 kHz附近的超聲波檢測漏氣。
它可用于內部壓力約為0.2MPa或更高的管道和設備

用于壓縮機壓縮空氣的泄漏檢測。無論管道的直徑和材料如何，例如工廠的管道或生產設備的管道。

目的是防止漏氣，節約能源，不適合嚴格的泄漏檢查。

另外，由于它不是測量儀器，因此無法測量泄漏量。

聲波捕捉器空氣壓力檢漏儀ITC-00A的方向性

盡管管道傳感器噴嘴或帶有激光指示器的傳感器噴嘴給出了方向性，但它并不限制檢測角度。如果您附近有大量泄漏，即使您側向或向后看也可能會有反應。

關于聲波捕捉器壓力泄漏檢測儀的靈敏度

大約125分貝。在制造商工廠的一項實驗中，從10米外檢測到漏氣量為0.02 N？/ Min。
與實驗不同，我認為條件是多種多樣的，但作為指導，請認為您實際上可以在現場使用7到8米。

甚至可以在更遠的地方檢測到大的泄漏，并且更接近于小的泄漏。

由于它可以在不接觸的情況下從遠處探測，因此可以檢查高處的泄漏，例如天花板管道和遙不可及。
要檢測少量泄漏，請移除噴嘴并在近距離檢測。

檢測到非常少量的泄漏（蟹泡沫水平）可能是困難的。

它不適用于非常嚴格的泄漏測試或產品檢查。

Sonic Catcher空氣壓力檢漏儀的注意事項

如果存在泄漏，例如設施內部或密封的泄漏，則反應可能很弱或無法檢測到。
而且，取決于泄漏方向，反應可能不同。

（如果從管道的一側發生泄漏，則從泄漏側和另一側的檢測之間的反應可能不同。）

Sonic Catcher氣壓泄漏檢測儀規格

我們有一個附有短管的插頭。細節在這里　

產品由2部份組成,主體部份:ITC-00A(默認不帶激光指標器),以及傳感器噴嘴帶激光指示器部份ITC-LPS

Sonic Catcher氣壓泄漏檢測儀選件（另售）

傳感器噴嘴帶激光筆ITC-LPS

2級，功耗1mw以下

可以選擇指示噴嘴朝向的方向。如果有泄漏，將更容易識別位置。它與檢測原理本身沒有直接關系。
（注意）
激光指示器沒有精確指向泄漏區域。
在激光指示器的照射點附近存在泄漏。

使用說明

●為避免異常操作，事故或傷害，請勿使用超出規格范圍的產品。
●請檢查設備何時不工作。
●請勿丟棄電池，而應將其送回電子商店或安裝收集箱的I＆T。

檢測遠處的氣壓泄漏。
由于它是非接觸式的，因此最適合在天花板管道等較高的地方以及遙不可及的狹窄地方進行檢測。

檢測距離：7至8米非接觸式檢測可以檢測7至8米外的氣壓泄漏。檢測聽不到的泄漏也可以在可聽區域以外的區域（人類無法聽到的泄漏聲音區域）中進行檢測。在高處和狹窄的地方供電因?yàn)樗欠墙佑|式的，所以它最適用于高處的泄漏檢測，例如天花板管道和狹窄的地方。易于識別泄漏位置通過使用激光指示器（選件）連接傳感器噴嘴，您可以輕松識別泄漏位置。將泄漏液位顯示屏移到后面通過將壓力泄漏水平顯示從頂部向后移動來提高工作效率。輕巧緊湊的設計價格低廉

項目內容檢測方法超聲波檢測方法測量頻率大約40 kHz測量靈敏度大約125 dB（ 10 m處檢測到0.02 Nm 3 / min漏氣）*檢測時間ON無需操作即可省電塊500克※設施不運轉的實驗價值

項目內容顯示項目超聲波水平（條形圖泄漏水平），電池?zé)綦娫措姵谼C9V堿性電池持續使用時間約6小時（條形圖指示燈全開燈）飾品管道傳感器噴嘴，存儲盒，說明書，表帶.選項傳感器噴嘴帶激光指示器

物品名稱類型公式備注傳感器噴嘴帶激光指示器ITC-LPS,       2級，功耗1mw以下

產品由2部份組成,主體部份:ITC-00A(默認不帶激光指標器),以及傳感器噴嘴帶激光指示器部份ITC-LPS

檢測距離：7至8米非接觸式檢測可以檢測7至8米外的氣壓泄漏。

使用說明●為避免異常操作，事故或傷害，請勿使用超出規格范圍的產品?！裾垯z查設備何時不工作?！裾埼饋G棄電池，而應將其送回電子商店或安裝收集箱的I＆T。
