¿ 是根據防爆構造的耐壓、內壓而開發的本質特殊防爆型除電裝置。用鈦?zhàn)龀舍?、不銹鋼做管子、適用于在凈化室里使用。
（國家檢定品）※701-CSR除電電極(專利）

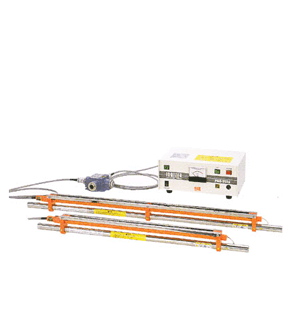

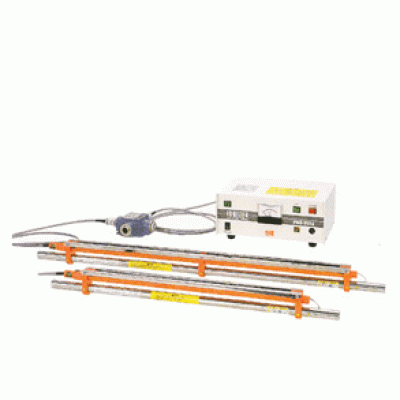

CSR_PAS-701S_SD-4的規格
●特長
¿工廠電氣設備防爆指針的特殊防爆構造的靜電消除裝置。（勞動省產業安全研究所審定合格品）¿電源裝置中內藏保護電路，異常時會停止。（同時警報點燈及蜂鳴器警報表示）
¿電暈放電中和除電方式不碰帶電物也可以除電。
¿電極的電容耦合部使用陶瓷誘導體，極力減少電極針臟后的除電性能。
¿有效距離較大的除電電極（有效幅度150mm～2600mm為止可以制造）
輸出電壓定額
AC7kV(額定負載時）
負荷容量
醉大/電極CSR-2600P 3根、高壓電纜長31m
醉小/電極CSR-150P 1根、高壓電纜長6.5m
輸出短路電流
5.2mA
保護電路
內藏異常放電時和輸出電壓變動時的警報電路
輸入電源
AC100V(110V,200V,220V可以切換）
頻率
60Hz(50Hz內部切換）
消耗功率
約50VA
環境溫度
0～40℃
周圍濕度
35～75%RH(沒有結露）
尺寸
140×350×250(mm)
絕緣種類
E種
設置地方
非危險地方設置
●除電電極 CSR電極規格
除電方式
交流式電壓輸入方式(電暈放電式）
輸入電壓
AC7KV
有效除電電流
0.4µA/cm以上(設置距離20mm、帶電電位-5kV時）
設置距離
20mm～100mm
環境溫度
0～40℃
周圍濕度
35～75%RH(沒有結露)
設置地方
危險地方設置
●韓國防爆審定合格機種
PAS-CSR-SD-N(1150～1400)
審定No.2004-2080-Q1
PAS-CSR-SD-N-7(1450～1700)
審定No.2004-2079-Q1
PAS-CSR-SD-N(1750～2000)
審定No.2004-2081-Q1
●分歧連接器 SD-4規格
連接方式
金屬連接器方式
種類
2極用、3極用、4極用
輸入電壓
AC7kV
環境溫度
0～40℃
周圍濕度
35～75%RH(沒有結露)
設置地方
可以設置在危險地方
●除電電極組合表
電極長
電極數量
分歧連接器數
電纜長
醉大
醉小
醉大
醉小
醉大
醉小
CSR-150P～CSR-2000P
（150mm～2000mm）
4根
1根
4個
1個
31m
6.5m
CSR-2050P～CSR-2600P
（2050mm～2600mm）
3根
5個
●電極使用數量和分歧連接器的組合表
電極使用數量
電極長150mm～2000mm
(CSR-150P～CSR-2000P)
電極長2050mm～2600mm
(CSR-2050P～CSR-2600P)
分歧連接器使用數量
分歧連接器使用數量
4極
3極
2極
合計
4極
3極
2極
1極
4根
1
1
2
4
-
-
-
-
-
3
1
4
-
-
-
-
1
1
1
3
-
-
-
-
1
1
-
2
-
-
-
-
3根
-
2
1
3
-
2
3
5
-
2
-
2
電源裝置PAS-701S外形圖：
除電電極CSR外形圖：
系統設置圖：
